QBY不銹鋼氣動隔膜泵產品概述
QBY不銹鋼氣動隔膜泵不僅可以泵送流動的液體，還可以輸送一些非流體介質。有自吸泵，潛水泵，罐裝泵，泥漿泵和雜質泵。有很多好處。
1、無需灌溉。大吸程為5m。頭達到50m。出口壓力為5bar或更高。
2、流量大，傳球性能好。允許直徑大為10毫米的大顆粒。泵送泥漿和雜質幾乎不會造成泵的磨損。
3、可以通過閥的開度無級調節揚程和流量（氣壓調節在1至7bar之間）：
4、泵沒有旋轉部件沒有軸封隔膜泵之類的泵送介質與泵的運動部件和工作材料完全分開，輸送介質不會泄漏。因此，泵送有毒，易于使用或腐蝕性的介質不會造成環境污染或危害人身安 全。
5、不需要用電。在易燃易爆場所使用可靠。
6、可以浸入工作介質中。
7、簡單易用，工作可靠，只需打開和關閉燃氣閥即可啟動和停止。即使在沒有介質的情況下長時間運行或由于意外情況而突然停止，泵也不會受到損壞。發生過載時，泵將自動關閉以進行自我保護。當負載恢復正常時，它可以自動開始工作。
8、結構簡單，易損件少，結構簡單，易于安裝和維護，泵提供的介質不會與閥門和連桿等活動部件接觸。與其他類型的泵不同，轉子，活塞，齒輪和葉片等零件的磨損會導致性能逐漸下降。
9、可以進行更多粘性運輸。液體（厚度小于10,000厘泊）；
10、即使空轉，也無需用油潤滑該泵。它也不會影響泵，這是泵的主要特征。
QBY不銹鋼氣動隔膜泵產品特性
1、QBY不銹鋼氣動隔膜泵由空氣驅動，因此可以改變適用于中粘度和高粘度流體的背壓（出口阻力）。流量會相應地自動調整。離心泵的工作點是根據水來設定的，當用于高粘度流體時，須配備減速器或變頻器，這會大大增加成本。齒輪泵也是如此。
2、在易燃易爆的環境中（例如運輸燃料或爆炸物）使用氣動泵是可靠且廉價的。原因如下。首先，它在觸地后不會產生火花。其次，在工作期間不會產生熱量，也不會產生機器。它會過熱；第三、隔膜泵不會充分攪動流體，因此流體不會過熱。
3、在施工現場惡劣的地方，例如從施工現場和工業礦山的排水中，污水中含有很多雜質和復雜的成分，因此管道很容易堵塞，電動泵超載。電機容易受熱損壞。氣動隔膜泵允許顆粒通過并調節流量。當管道阻塞時，它將自動停止并清除障礙物。
4、此外，隔膜泵體積小，易于移動，不需要基礎，占地很小，易于安裝且經濟?？捎米饕苿游锪陷斔捅谩?/p>
5、在處理危險和腐蝕性物質時，隔膜泵可以將物質與外界完全隔離。
6、或者，在某些實驗中，確保雜質不會污染原料。
7、可用于輸送化學性質相對不穩定的流體，例如光敏材料和絮凝劑。這是因為隔膜泵的剪切力低，對材料的物理影響小。
QBY不銹鋼氣動隔膜泵的工作原理
QBY不銹鋼氣動隔膜泵工作原理是兩個對稱工作腔分別在A和B上裝有隔膜，并通過中間連桿集成。壓縮空氣通過泵的入口進入閥，壓縮空氣通過閥機構引入一個腔室，推動腔室中的隔膜移動，并在另一腔室中排出空氣。當?shù)竭_沖程終點時，閥機構自動壓縮?？諝獗灰肓硪粋€工作室，推動隔膜沿相反方向移動，兩個隔膜連續且同步地往復運動。壓縮空氣從入口進入閥，并將隔膜向右移動。吸入A腔時，介質從C入口流入，球形閥2推入A腔，球形閥4被抽吸阻塞，介質變成B腔。接下來，推動球閥3將其打開，使其從D流出，同時鎖上1以防止回流。這樣，介質被連續地從C入口吸入并從D出口排出。
QBY不銹鋼氣動隔膜泵技術參數
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
選購氣動隔膜泵產品前需要了解以下知識：
查看更多氣動隔膜泵知識及產品
QBY不銹鋼氣動隔膜泵性能參數
型 號 | 口徑 | 流 量 | 揚程 | 吸程 | 大允許 | 大供氣壓 |
QBY-10不銹鋼氣動隔膜泵 | 10 | 0.8 | 50 | 5 | 1 | 4-7 |
QBY-15不銹鋼氣動隔膜泵 | 15 | 1 | 50 | 5 | 1 | 4-7 |
QBY-25不銹鋼氣動隔膜泵 | 25 | 2.4 | 50 | 5 | 2.5 | 2-7 |
QBY-40不銹鋼氣動隔膜泵 | 40 | 8 | 50 | 5 | 4.5 | 2-7 |
QBY-50不銹鋼氣動隔膜泵 | 50 | 12 | 50 | 5 | 8 | 2-7 |
QBY-65不銹鋼氣動隔膜泵 | 65 | 16 | 50 | 5 | 8 | 2-7 |
QBY-80不銹鋼氣動隔膜泵 | 80 | 24 | 50 | 5 | 10 | 2-7 |
QBY-100不銹鋼氣動隔膜泵 | 100 | 30 | 50 | 5 | 10 | 2-7 |
QBY不銹鋼氣動隔膜泵產品適用范圍
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體較高可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。

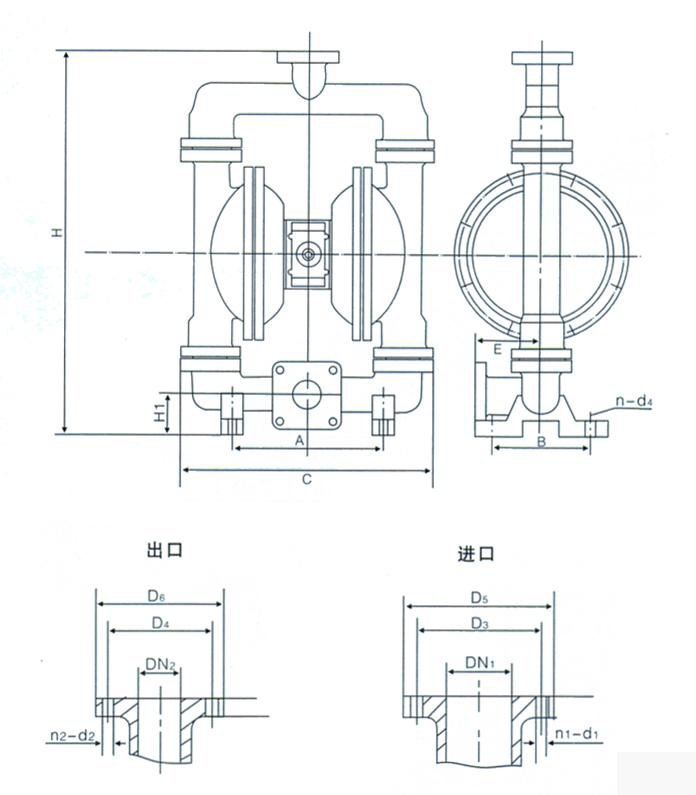

QBY不銹鋼氣動隔膜泵安裝尺寸圖
| 型號 | A | B | D5 | D6 | C | H | Hl | DN1 | DN2 | n-dl | n-d2 | D3 | D4 | E | n-d4 | 進氣口 外徑 | 備注 |
| QBY-25 | 215 | 150 | 100 | 100 | 380 | 530 | 70 | 25 | 25 | 4-Φ 11 | 4-Φ 11 | 75 | 75 | 55 | 4-Φ 10 | 10 | 工氟程塑塑料料 |
| QBY-40 | 215 | 150 | 130 | 120 | 380 | 530 | 70 | 40 | 32 | 4-Φ 13.5 | 4-Φ 13.5 | 100 | 90 | 55 | 4-Φ 10 | 10 | |
| QBY-25A | 220 | 160 | 110 | 110 | 370 | 575 | 68 | 25 | 25 | 4-Φ 11 | 4-Φ 11 | 75 | 75 | 80 | 4-Φ 12 | 10 | 鑄鐵、不銹鋼、鋁 合金 |
| QBY-40A | 220 | 160 | 130 | 120 | 370 | 575 | 68 | 40 | 32 | 4-Φ 13.5 | 4-Φ 13.5 | 100 | 90 | 80 | 4-Φ 12 | 10 | |
| QBY-50 | 340 | 240 | 140 | 140 | 550 | 800 | 65 | 50 | 50 | 4-Φ 13.5 | 4-Φ 13.5 | 110 | 110 | 145 | 4-Φ 17.5 | 12 | |
| QBY-65 | 340 | 240 | 160 | 160 | 550 | 800 | 70 | 65 | 65 | 4-Φ 13.5 | 4-Φ 13.5 | 130 | 130 | 145 | 4-Φ 17.5 | 12 | |
| QBY-80 | 340 | 240 | 190 | 190 | 580 | 950 | 100 | 80 | 80 | 4-Φ 17.5 | 4-Φ 17.5 | 150 | 150 | 130 | 4-Φ 17.5 | 14 | |
| QBY-100 | 340 | 240 | 210 | 190 | 580 | 950 | 100 | 100 | 80 | 4-Φ 17.5 | 4-Φ 17.5 | 170 | 170 | 130 | 4-Φ 17.5 | 14 |
