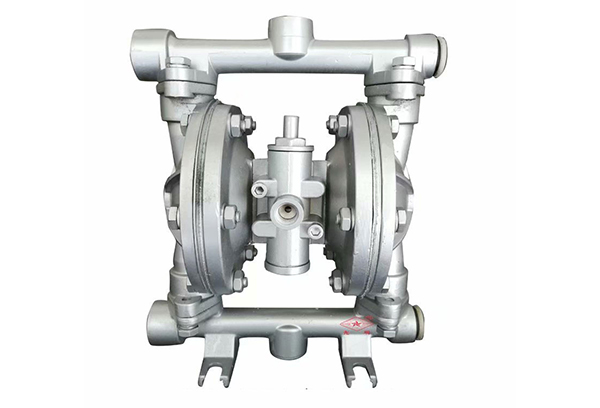

氣動隔膜泵安裝使用說明

　　一、隔膜泵安裝之前要了解的事項：

1、吸入管與排出管的口徑配置：

(1)吸入管的管徑不得小于泵入口端口徑，如輸送高粘度流體時，吸入管的管徑好大于泵入口口徑。入口端的吸入配管必須耐用，沒有皺折，才能夠產生高真空狀態。

(2)出口配管的管徑至少要與出口徑相等，或者稍微大些以降低摩擦損失。所有配管及接頭必須是密封不漏的，否則會降低泵的自吸能力。

2、隔膜泵安裝的位置、高度、管路布置、供氣等事項：

　　氣動隔膜泵安裝：如若忽略安裝細節，長期以來的細心策劃、研究及挑選將仍可能導致泵送效果不佳及影響泵的使用壽命。

(1)位置：噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域的阻塞，影響到其他泵的安裝。

(2)使用：首先，泵的位置必須是便于使用的，這樣將便于維修人員進行日常檢查及調試。

(3)供氣：每臺泵應有一條通氣管，且通氣管應能提供足以達到理想泵送流量的空氣量。氣壓按不同泵送需求而定，但勿超過7BAR。（125PSI）

(4)安裝高度：請充分考慮泵的自吸能力以避免自吸減少的問題。

(5)管路：直至考慮過每個可能發生管路問題的位置后才能終決定泵位。

3、其他安裝使用情況說明:

　　佳安裝應選擇在一個短及直進出口管路的連接處。應盡量避免額外的彎管及管件設施。泵體應能獨立支撐所有管路。而且，管路應有序排列以避免給泵體管路裝置產生應力。

　　可以安裝活動軟管以消除泵自然往返動作而產生的應力。若要將泵體與一固定底座連接，在泵體及底座間的安置緩沖墊將有助減少泵體震動。

　　如果氣動隔膜泵將用于泵送細致介質,則須確認所有的管道接頭必須是密封不外漏的，而且自吸的揚程須于泵的能力所及之內。

　　要停止泵在緊急情況下的運作，只需關上安裝在氣管上的“截止”閥門。一個適當?shù)墓δ荛y將終止泵的供氣，從而阻止輸出。“截止”閥門應安裝在離泵不遠的地方以便應付緊急情況。

二、氣動隔膜泵具體安裝過程：

1、氣動隔膜泵安裝和啟動：

　　把隔膜泵放置在盡量靠近產品的地方，使吸入管線路短、配置零件數量減少，不要減少管路規格。為了延長隔膜壽命，要使泵盡量靠近被抽的液體，入口壓力超過10英尺（3米）液柱時需要安裝一套緩壓調整裝置來延長隔膜壽命。如果安裝硬管道，在泵和管道之間要用短的軟管來連接。軟管可以減緩管道的振動和扭曲，推薦使用一個穩壓罐來進一步減小流體中的脈沖。

2、給隔膜泵供氣：

　　金屬隔膜泵供氣壓力不得超過125PSI（8.6BAR），塑料泵供氣壓力不得超過100PSI（6.9BAR）。將泵的進氣口連接到有足夠容量并且壓力符合設計要求的氣源上。如果供氣線路是硬管道，在泵和管道之間連一短的軟管來減少扭曲。除了空氣進氣的蓋冒，空氣進氣管道、調壓過濾器的重量也必須通過某種方法支撐。如果不支撐管道也許會損壞泵。必須安裝壓力調節閥來確保供氣壓力不超過規定的范圍。

3、隔膜泵操作前檢查：

　　隔膜泵工作前，檢察所有固定物以防松弛，將松的地方擰緊以免泄露，用隨泵所附的卡中所介紹的方法固定。

4、隔膜泵進氣和啟動：

　　啟動時，空氣閥打開約1/2到3/4圈。泵啟動后，打開空氣閥增加空氣流量以達到要求的流量。

5、氣動隔膜泵排氣：

　　如果膜片壞了，抽取的液體或氣體會進入泵的空氣口，被排入大氣中，當抽取危險或有毒物質時，需要管道排到合適的地方作安全處理。

　　如果將泵沉入液體中工作，氣體要從液面上被排出，排氣管不能小于1＂（2.45CM）。減少排氣管尺寸會限制氣體流量，降低泵的使用率。當物料水平面高于泵時，則排出口需在更高的地方以防出現虹吸現象。

　　在某種溫度和濕度下，排出的氣體有可能凍結起來，使用氣體干燥能消除大部分此類問題。

6、氣動隔膜泵使用后：

　　如果用于輸送易固化的物質，為了防止泵受損，每次使用后都要徹底清洗干凈泵。（使用后，留在泵中的產品已變干或粘在泵上，這樣在下次啟動前會引起膜片和閥門產生問題）。在冰凍的溫度下，不管任何情況使用后都必須把泵抽干。

　三、關于氣閥潤滑的注意事項：

　　隔膜泵的空氣分配閥和導向閥都是按照無潤滑油來設計的，這就是理想的工作狀態。在有些情況下，如個人愛好或空氣質量非常差，也可對壓縮空氣的供給進行潤滑，壓縮空氣供給系統經適當潤滑后，泵的空氣系統業可隨之工作，適當?shù)臐?rùn)滑需要使用一個空氣管線潤滑器，設置成泵工作時空氣每20SCFM輸送一滴無清潔劑油，可查詢泵的性能曲線圖開定量。

　　氣動隔膜泵進料管一般不用裝閥門，直接選口徑和隔膜泵相配的管就可以了，注意進料管要有一定強度，不然工作時管會癟了，影響進料。一般在出料管加個閥門，看現場工況，是裝手動閥門或自動閥門。管路，閥門的選擇要注意和物料性質（如酸堿性，腐蝕性等等）相匹配。

　　氣路一般要裝三聯件（調壓，排水，潤滑），一般進口泵不用加潤滑油。球閥，流量調節閥（可選）。

　　如果要求嚴格的場合還要求加裝穩壓器，壓力表，檢漏儀等。

　　如加裝電磁閥，計量控制器等，還可把隔膜泵變成計量泵，進行遠程控制投料。
